Steckdose-Montagezelle mit Drehtisch

Drehtische sind beliebte Lösungen für automatisierte Montageanwendungen. Wir haben kürzlich eine spezielle Roboterzelle entworfen und gebaut, die nun in der Lage ist, eine komplexe, feinmechanische Abfolge von Vorgängen zu automatisieren, die zuvor akribische und anstrengende, monotone menschliche Arbeit mit viel Fehlerpotential beinhalteten.

Unser Kunde ist eine ungarische Tochtergesellschaft einer internationalen Gruppe, die sich mit der Herstellung und dem Vertrieb von Elektroinstallationsmaterialien befasst und über hervorragende Marktpositionen und Anerkennung verfügt. Ihre ungarische Tochtergesellschaft fungiert auch als Produktions- und Logistikzentrum der Gruppe in Südosteuropa. Um die Produktionseffizienz zu steigern, hat das Unternehmen beschlossen, seine Sockelproduktionseinheit zu automatisieren. Eine 8-Positionen-Drehtisch-Montagemaschine war der Linie gewidmet, die verschiedene Produkttypen herstellte. Da es für die Aufgabe keine „fertige Lösung“ gab, haben wir uns im Projekt stark auf unsere selbst entwickelten Lösungen verlassen.

---

Körasztalos konnektorszerelő robotcella elektronikai iparKörasztalos konnektorszerelő robotcella elektronikai ipar

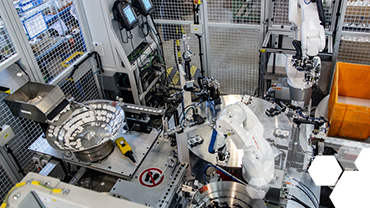

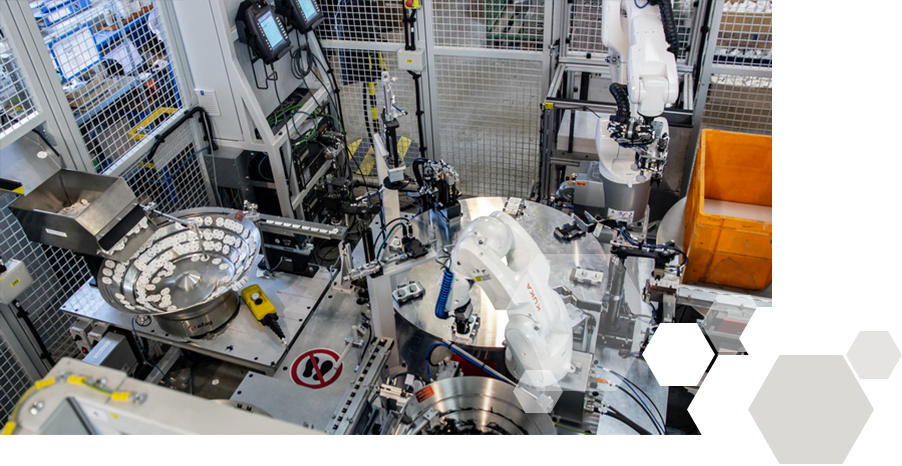

Drehtisch-Montagezelle für die Elektronikindustrie


---

Für das Projekt verwendeten wir 2 Roboterarme der KUKA KR-Serie und bauten 5 Manipulatoreinheiten. Die Dosierung der Teile wird durch 4 individuelle Vibrationsdosiersysteme sichergestellt. Einer der Roboterarme führte ein federmontiertes Teil in das Produkt ein, während der andere beim Entladen der fertigen Produkte ebenfalls Abstandshalter platzierte. Die Produktinspektionsstationen, an denen wir Kamera- und Spezialwerkzeuginspektoren einsetzten, spielten eine Schlüsselrolle im Montagesystem.

Haupteinheiten des Projekts:
  • Roboterarme - 1 x KUKA KR3, 1 x KUKA KR10
  • Manipulatoren - 2 x 1 axiale, 1 x 3 axiale és 2 x 4 axiale Manipulatoren
  • Sensoren - 1 x Kameraprüfer, 1 x Steckerprüfer
  • Dosierung - 4 x Vibrationsdosiersysteme

Die Maschine arbeitet mit einer Zykluszeit von 5 Sekunden und kann die manuelle Arbeit von 5 Arbeitern ersetzen, die in wertvollere Arbeitspositionen hätten versetzt werden können.

Ein zusätzlicher Vorteil des Projekts war, dass wir das Einsetzen einer winzigen Feder automatisierten, die den Betrieb der Kindersicherung sicherstellt. Aufgrund der Größe dieses Teils und der besonderen Art und Weise, in der es eingesetzt wurde, erforderte diese Aufgabe eine Reihe feinmechanischer Vorgänge, die eine sehr sorgfältige, anstrengende und dennoch eintönige Arbeit mit menschlichen Arbeitskräften und einem hohen Fehlerrisiko bedeuteten.

Im Video unten wurde die Zelle während des Tests gefilmt. Wir freuen uns, von Ihnen zu hören, wenn Sie ähnlichen Aufgaben voraus sind. Unser Team steht Ihnen gerne zur Verfügung, wenn Sie uns kontaktieren!
---

Drehtisch-Montagezelle Testing
