Lineáris pályák

FANUC, KUKA, ABB, Motoman és egyéb típusú robotkarok illetve manipulátorok, egyéb automata gépek és készülékek nagy pontosságú és nagy sebességű mozgatásához fejlesztünk és gyártunk lineáris szánokat.

A pályaszerkezet összeállítását minősített hegesztő szakembereink végzik, HEB, HEM gerendázatból teherbírástól, alkalmazási területtől függően. A pályán futó teherviselő kocsi szerkezet egy lineáris szánon mozog nagy sebességgel, amelynél a lineáris szán felfogatási pontjainak egymáshoz képesti síkba munkálása precíziós gyártási technológiát követel meg.

A pálya hajtómotorjának felfogatását a megrendelő által megadott motor típusa alapján alakítjuk ki, opcionálisan hajtó motorral és hajtóművel is szereljük.

A pályaszerkezeteket standard 3.000 mm-es darabokban gyártjuk és állítjuk össze, de természetesen fel vagyunk készülve ettől eltérő hosszúságú darabokból történő gyártásra, összeszerelésre is..

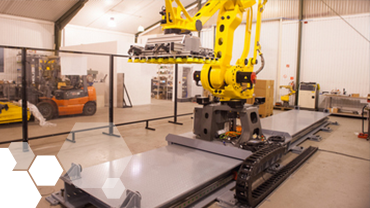

Lineáris pályaLineáris pálya

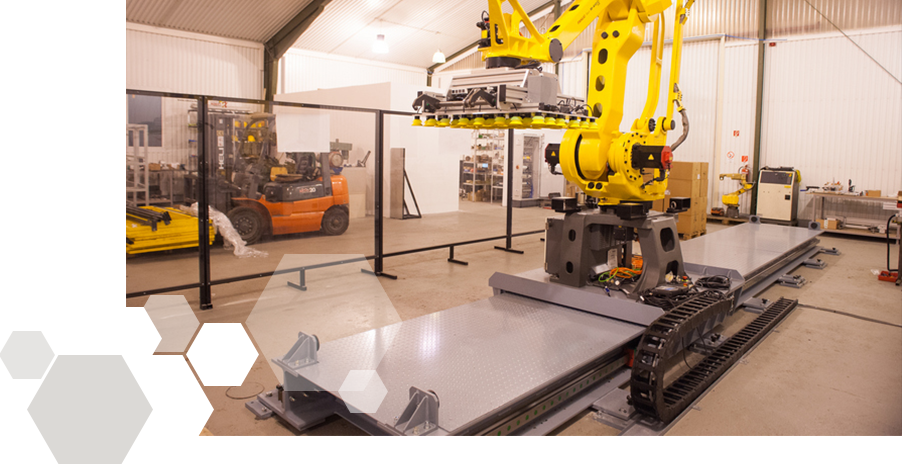

Lineáris pálya telepítés előtt


Egyedi igényeknek eleget téve felső és alsó pályás kialakítást, sőt több szabadságfokú kialakítást is le tudunk gyártani.

  • Szélesség: 500 - 2 000 mm
  • Hosszúság: 1 000 - 21 000 mm
  • Pályarészenkénti hossz: 1 000 - 3 000 mm
  • Pályarészenkénti súly: 450 kg - 2 000 kg
  • Pályaszerkezet teherbírása: 100 kg - 3 500 kg
  • Pályaszerkezetre tervezhető sebességtartomány: 200-1 000 mm/sec
  • Lineáris szán/kocsiszerkezet típusa: HIWIN, THK, SKF
  • Hajtó motor (Opcionális): servo/szinkron motor.
  • Hajtó motor típusa: Fanuc, Kuka, ABB, Motoman, Omron, Siemens, Allen Bradley, Mitsubishi, Sew, Bonfignioli
  • Hajtás: fogasléc/fogas szíj
  • Energialánc (Opcionális): IGUS
  • Zsírozás: automata/manuálisra felkészítve
  • Szín: kívánt színnel, RAL kód alapján


Dokumentációk: Elektromos, mechanikus dokumentáció, tervezői-kivitelezői nyilatkozat, karbantartási dokumentáció, kezelői leírás, CE tanúsítvány.

Ehhez - megfelelő biztonsági szenzortechnika beépítése mellett - kettős ellenőrzésű szoftveres biztonsági megoldást alkalmazunk.



---
