Robotos kovácsoló gyártósort építettünk a RÁBÁban

Hat darab speciális hőtűrésű KUKA robotrendszert, összesen 18 ezer darab alkatrészt építettünk be a Rába Futómű Kft. új, robotos kovácsoló gyártósorába, mellyel a gyártó a mellsőtengely-gyártási kapacitásának éves szintű 20-50%-os növekedését érte el.

Vevői igények növekedésére válaszul a Rába Futómű Kft. egy komplett beruházás keretében mellsőtengely-gyártó kovácsoló sorának lecserélése mellett döntött. A projekt komplexitása és a beruházás mértéke a kovácsipar területén Magyarországon egyedülálló fejlesztést eredményezett.

Feladatunk az egymást követő megmunkáló (daraboló, hevítő, hengerlő, hajlító, kovácsoló, sorjázó és hűtő) állomások között a munkadarabok manipulálását végző robotos rendszer tervezése és kiépítése volt.

A közel 2 éves projekt sarokszámai:

  • 2500 m2 gyártóterület
  • 6 db speciális, nagy hőtűrésű robotkar, ebből
  • 2 db függesztett, egyik esetben 10 m-es pályán mozgatott robotkar
  • 120 kg-os, adott fázisokban 1300 °C-os munkadarabok
  • egyedi, saját tervezésű-kivitelezésű megfogók
  • 500 kg teherbírású fejcserélők hidraulikus és elektromos átvezető modulokkal
  • 200 m elkerítés és
  • 11 biztonsági zóna tervezése és kivitelezése
Robotos kovácsoló gyártósort építettünk a RÁBÁban

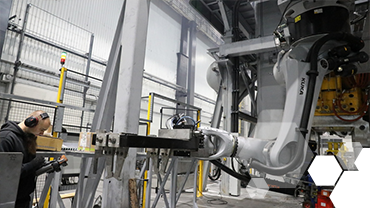

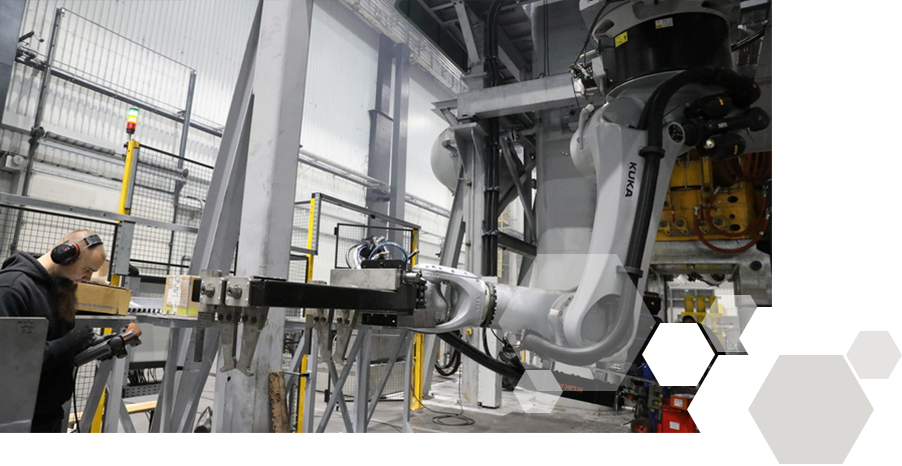

Az egyik függesztett KUKA robotkar a RÁBA kovácsolósorán

A teljes projekt igazi nemzetközi összefogás eredményeképp született meg, amely során egyidőben és folyamatosan 6 nemzet aktív együttműködésére volt szükség. A projektben résztvevő 40 szakemberünk a kovácsolósor robotcelláinak telepítése során 18 ezer db alkatrészt használt fel, melyek beépített tömege összesen 55 tonnát tett ki. A projekt egyik legidőigényesebb fázisa a robot- és PLC-programozás volt összesen 5800 munkaórával, de a mechanikus és elektromos tervezés 4100 munkaórája, illetve a mechanikus és elektromos szerelés 5500 órája is a projekt nagyságáról tanúskodik.

További megoldások

A kovácsolt munkadarab ezután egy általunk tervezett és kivitelezett, robotos köszörűcellába kerül, ahol a további megmunkálási folyamat már a Robot-X saját fejlesztésű online SCADA rendszere, a WaMeWo által felügyelt.

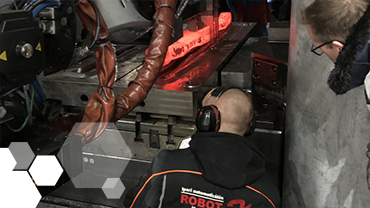

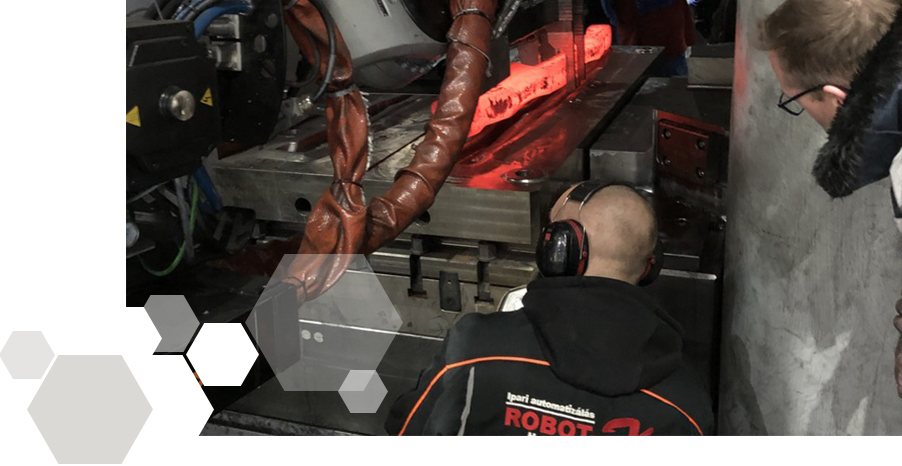

1300 C-os mellsőtengely manipulálása a Rába Futóműnél
