Hegesztőkabinok

Megbízásaink jelentős részét hegesztő célgépek teszik ki.

Hegesztőkabinokat tipikusan körasztallal vagy fix hegesztő munkaasztalokkal szerelve készítünk.

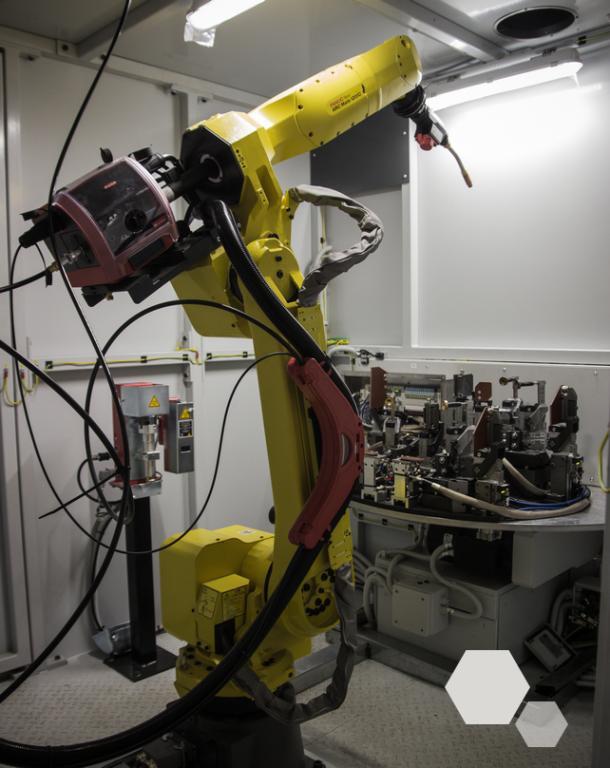

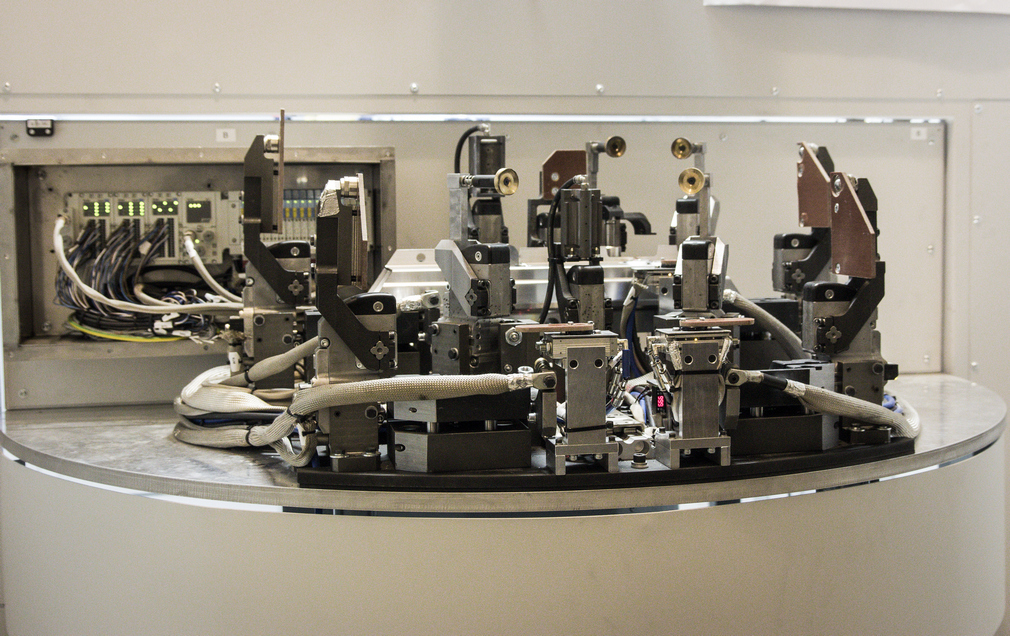

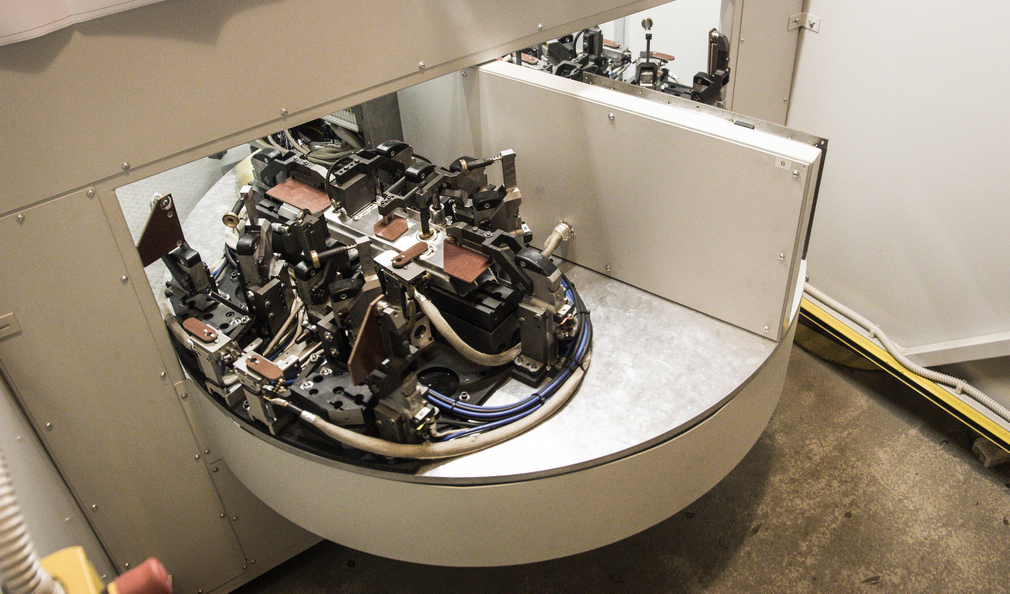

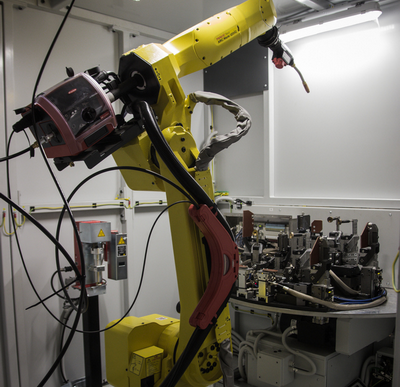

Körasztallal szerelt hegesztőkabin

Hegesztett, festett zártszelvény vázból, lemezburkolati elemekből épített hegesztőkabin.  A kabin padlózata merev gerendázattal van ellátva, amelyre járásálló fém burkolati elemek kerülnek. A hegesztőkabin elejére felszerelésre kerül a körasztal. A hegesztőkabin teteje teljesen zárt, a munkatér felett a kívánt átmérőjű elszívócsonkkal előkészítve, továbbá 1 darab beléptető tolóajtóval rendelkezik - választhatóan a kabin bal illetve jobb oldalán kialakítva.

A robotkar vezérlőegység(ek), a Teach Pendant, illetve az egyes hegesztéstechnikai berendezések a robotcella hátuljánál kapnak helyet.

A hegesztőkabin egyben szerelve kerül leszállításra, targoncával könnyen mozgatható, áthelyezhető.

Tervező és gyártó részlegünk a fentiekben ismertetett hegesztőkabintól eltérő elrendezésű, működésű hegesztőkabin kivitelezését is tudja vállalni.

Főbb műszaki adatok:
  • Belső világítás: VAN
  • Körasztal típusa: Weiss/Drillmatic
  • Körasztal osztása: 2-6
  • Körasztal hajtása: Szervomotor/szinkron motor/pneumatikus
  • Szín: Kívánt színnel, RAL kód alapján
  • Körasztal teherbírása: 50-1000 kg




---
Megbízásaink jelentős részét hegesztő célgépek teszik ki.

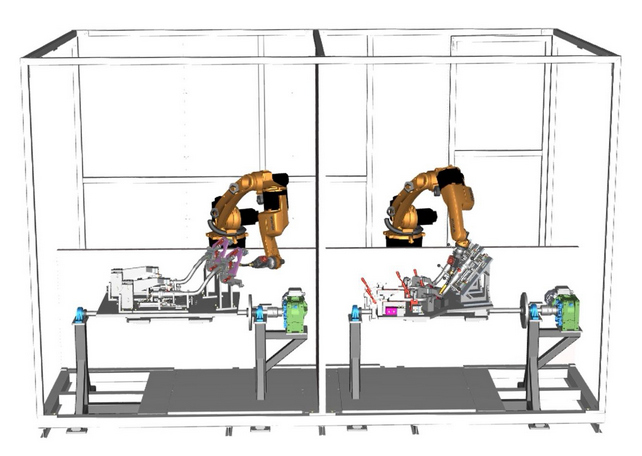

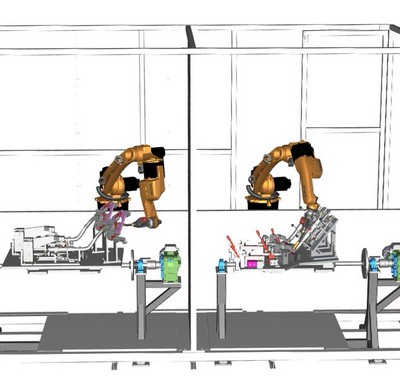

Fix hegesztő munkaasztalokkal szerelt hegesztőkabinok

Csakúgy, mint a körasztalos hegesztőkabin esetében, hegesztett, festett zártszelvény vázból, lemezburkolati elemekből építjük a fix hegesztő munkasztalokkal szerelt hegesztőkabint is. A kabin padlózata szintén merev gerendázattal van ellátva, amelyre járásálló fém burkolati elemek kerülnek. A hegesztőkabin elejére felszerelésre kerül 2 munkaasztal, amelyre felrögzíthetők a hegesztőkészülékek. Mindkét munkaasztal előtt egy-egy tolóajtó van kialakítva, amelyeknek nyitása lehet manuális vagy automata. A hegesztő kabin teteje teljesen zárt, a munkatér felett a kívánt átmérőjű elszívócsonkkal előkészítve, továbbá 1 db beléptető tolóajtóval rendelkezik - választhatóan a kabin bal illetve jobb oldalán kialakítva.

A robotkar vezérlőegysége, a Teach Pendant vagy Smart Pad, illetve az egyes hegesztéstechnikai berendezések a robotcella hátuljánál kapnak helyet.

A hegesztőkabin egyben szerelve kerül leszállításra, targoncával könnyen mozgatható, áthelyezhető.

Tervező és gyártó részlegünk a fentiekben ismertetett hegesztőkabintól eltérő elrendezésű, működésű hegesztőkabin kivitelezését is tudja vállalni.

Főbb műszaki adatok:
  • Belső világítás: VAN
  • Körasztal típusa: Weiss/Drillmatic
  • Körasztal osztása: 2-6
  • Körasztal hajtása: Szervomotor/szinkron motor/pneumatikus
  • Szín: Kívánt színnel, RAL kód alapján
  • Körasztal teherbírása: 50-1000 kg



Opciók


  • Robotkarral vagy robotkarokkal szerelve: FANUC, KUKA, UNIVERSAL ROBOT, ABB, MITSUBISHI, illetve akár egyéb típusokkal a megrendelő igényéhez igazodva.
  • Hegesztő berendezés: Fronius vagy SKS hegesztéstechnikai eszközökkel, illetve akár egyéb típusokkal a megrendelő igényéhez igazodva
  • Központi vezérléssel szerelve: Omron, Siemens, Mitsubishi, Allen Bradley, Bosch vezérléstechnikai elemekkel
  • Biztonságtechnikával szerelve: OMRON vagy SICK biztonságtechnikai fényfüggönyökkel, ajtókapcsolókkal


Hegesztőkabin dupla robotkarralHegesztőkabin dupla robotkarral
